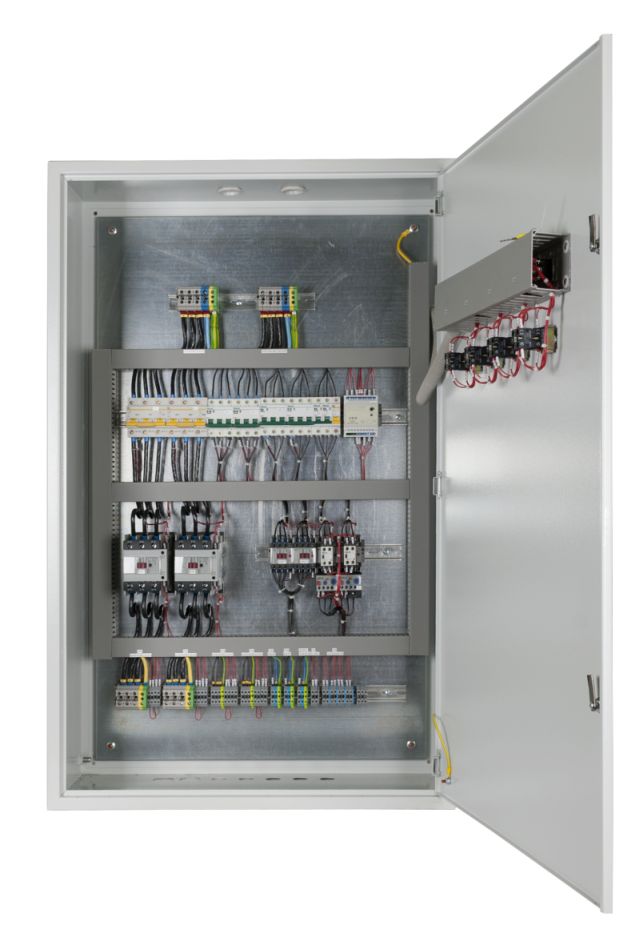

Шкаф аппаратуры коммутации

ШАК предназначен для:

  • коммутации силовых цепей пожарных, спринклерных, дренчерных насосов, насосов дозаторов, жокей насосов, электрозадвижек, компрессоров, вентиляторов, насосов холодного, горячего водоснабжения, насосов циркуляции и подпитки отопления, дренажных насосов, реле сигнализации и управления;
  • электропитания одно-, трехфазных нагрузок и нагрузок по постоянному току.
  • коммутации силовых цепей автоматического включения резерва электропитания (АВР)SHAK.jpg

Аппаратура коммутации ШАК может быть выполнена с использованием комплектующих ABB, SchneiderElectric или DEKraft по выбору заказчика
Формирование шкафа пожарной автоматики производится при помощи программы Конфигуратор.

Применения ШАК в качестве шкафа управления пожарными насосами широко применяется в составе установок пожаротушения «Спрут-НС»

ШАК сертифицированы на применение в составе Комплекта устройств для автоматического управления пожарными и технологическими системами СПРУТ-2.

  • ШАК является уникальным продуктом на российском рынке пожарной безопасности. Уникальность предложения заключается в том, что проектировщик/заказчик имеет возможность при помощи программы Конфигуратор, самостоятельно сконфигурировать силовой шкаф с необходимым ему силовым оборудованием
  1. После выбора конфигурации ШАК, программа Конфигуратор формирует Исполнение данного шкафа, которое заносится в спецификацию проекта
  2. После передачи Исполнения ШАК на производство автоматически формируется комплект конструкторской документации на данное Исполнение ШАК
  3. На основании полученного комплекта конструкторской документации автоматически происходит списание необходимых материалов и оборудования со склада и ШАК передается в работу
  4. Благодаря автоматизации производственного процесса время изготовления любого ШАК составляет не более 7 рабочих дней
  • Управление ШАК обеспечивается от прибора управления (ПУ) Комплекта СПРУТ-2, при этом на ПУ передается информация о режиме работы устройств (автоматический-местный), исправность электровводов питания, исправность линий связи с электроприводами
  • Один ШАК может иметь один или два электроввода питания, иметь силовое оборудование для управления одним или несколькими насосами, электрозадвижками, вентиляторами, компрессорами и/или питания разнообразных нагрузок, в том числе других шкафов, однофазных нагрузок или нагрузок по постоянному току
  • ШАК позволяет производить не только прямой пуск электродвигателей, но и с использованием пуска по схеме звезда-треугольник, с использование устройства плавного пуска (УПП)
  • ШАК позволяет производить частотное регулирование частоты вращения подключаемых электродвигателей.
  • ШАК согласно ГОСТ 53325-2012 обеспечивает контроль исправности линий связи до насосов, вентиляторов и прочих электромоторов
  • Степень защиты оболочкой ШАК может быть как IP31 так и IP54

Программа Конфигуратор предназначена для корректного формирования ШАК и позволяет определить:

  • исполнение ШАК (требуется для заказа), цену ШАК
  • типоразмер шкафа (6 типоразмеров)
  • способ пуска/управления электроприводами
  • вид нагрузок
  • номера и назначения клеммников, рекомендованные кабели
  • токи устройств, нагрузок
  • потребляемую мощность ШАК
